在 COMPUTEX 2025 之后，笔者一直在想 PROM21 跟 PROM19 的定位以及它们历来的呈现。 虽然已解开B840，但是笔者还是没搞清楚什么是A620A。 之前就有人说 A620 的上行是 GEN4X4 而 A620A 的上行是 GEN3X4，其余一致。 关于这点，AMD 其实一直没有正式交待，甚至连自家的 A620 CHIPSET BLOCK DIAGRAM 也是怪怪的。

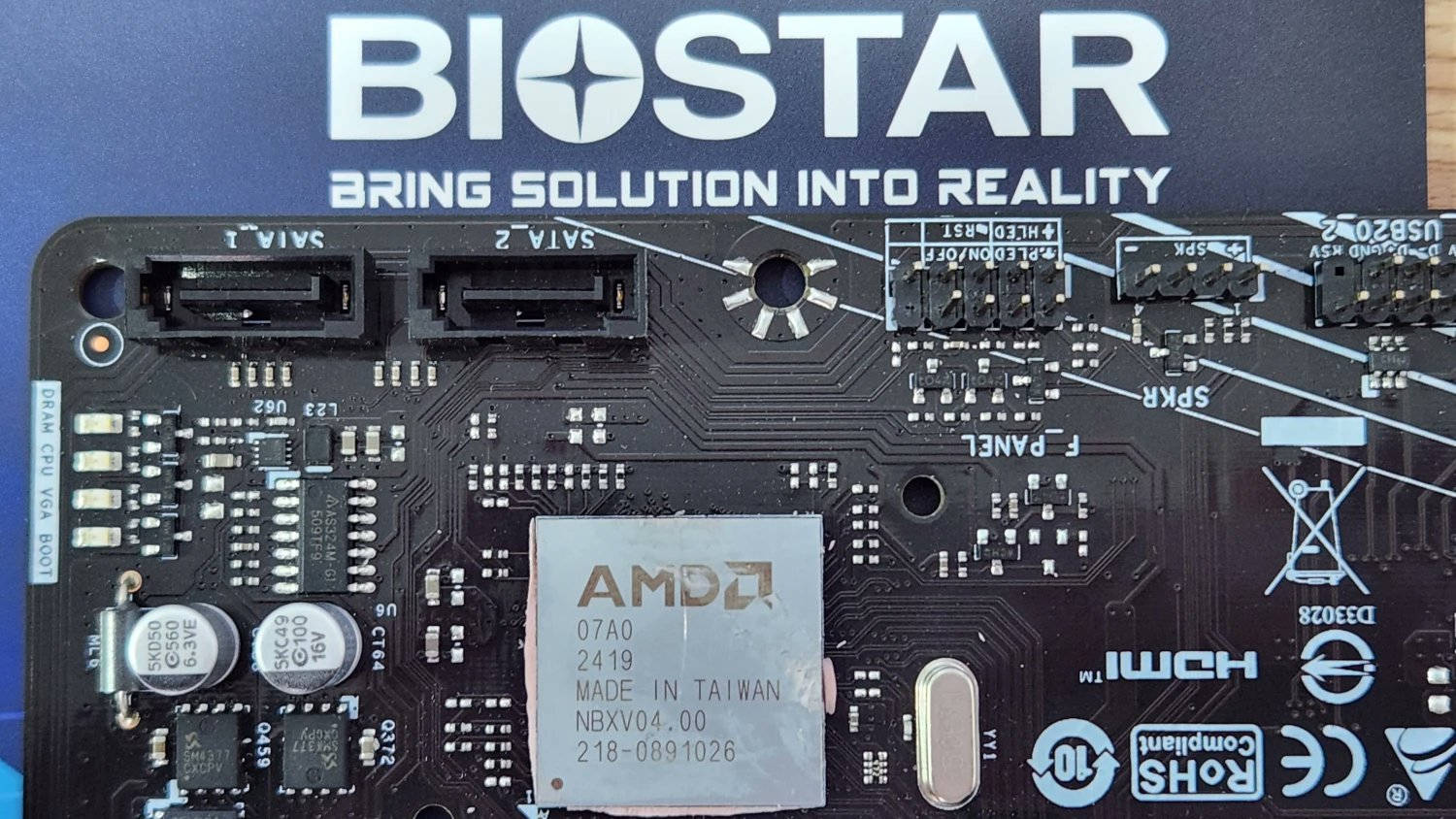

直到最近，华擎推出一款新的 A620A 主板，笔者幸运地看到曙光。 关于 A620A 这个东西，在消费级市场目前好像只有 BIOSTAR 和 ASROCK 这两大厂商有相应的产品。 而华擎最新推出的A620AI WIFI主板，其MANUAL的BLOCK DIAGRAM竟然提到芯片组是PROM19，笔者原地吓到耶！
A620A 芯片组身分疑云解开
PROM19 2025 大放异彩

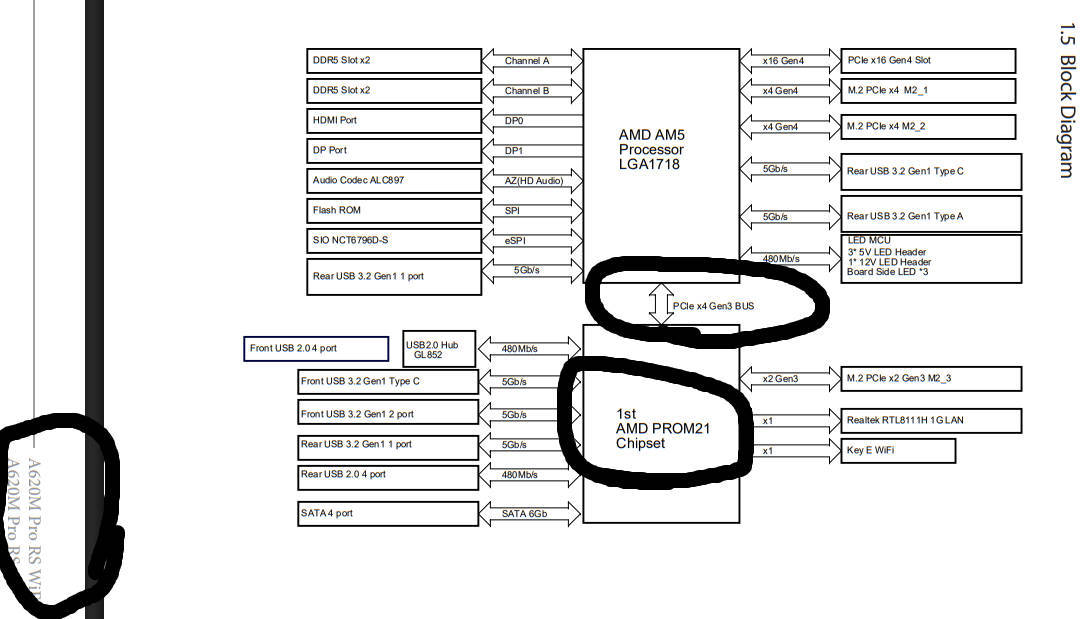

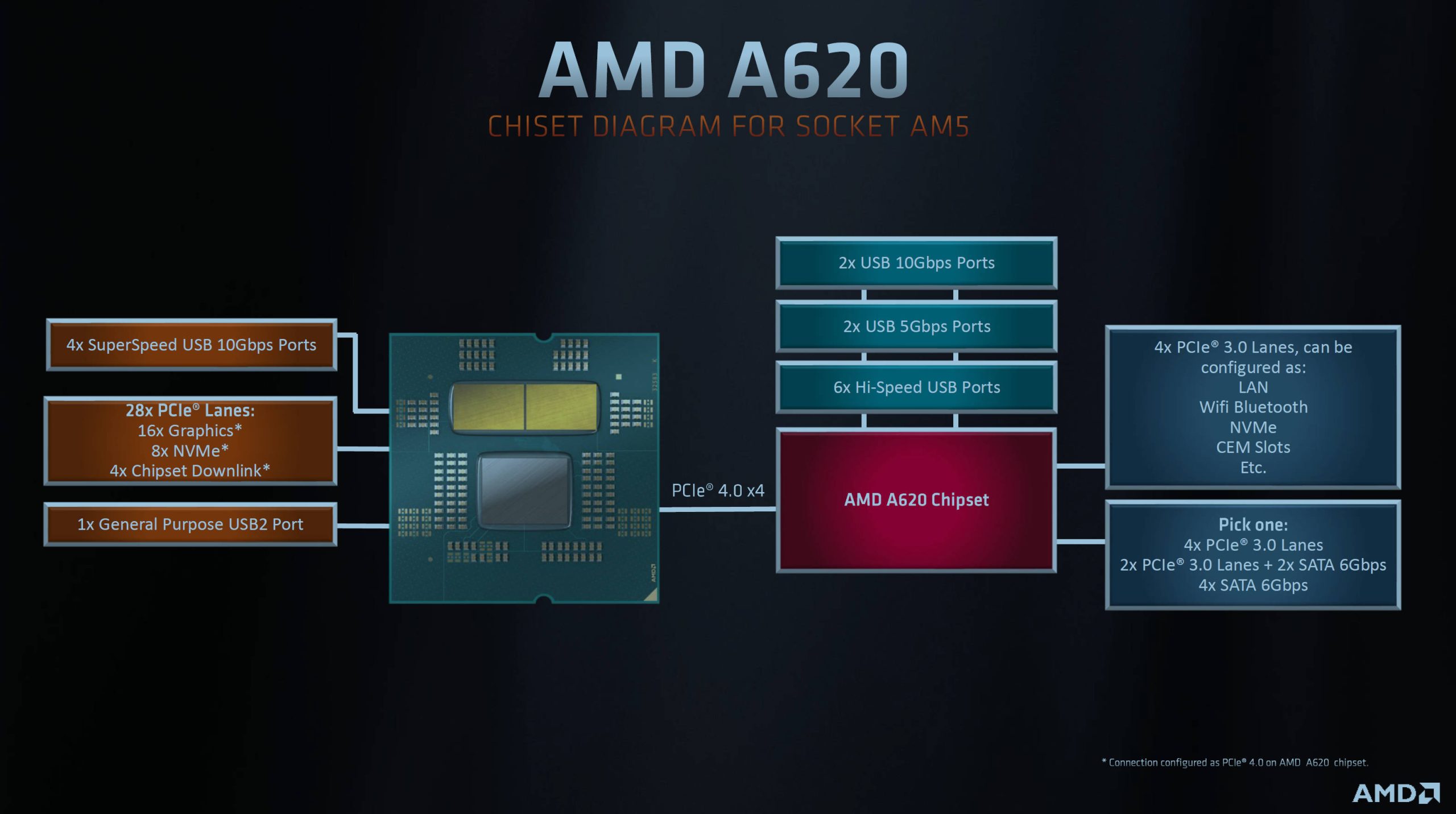

首先跟据 AMD 给出的 PPT，A620 的上行是 GEN4X4。 可是ASROCK所有A620主板，在MANUAL的BLOCKDIAGRAM均显示为GEN3X4，明显有出入。 其次笔者也看了一下各A620主板的M.2插槽和PCIe插槽有没有既是由芯片组提供同时又是GEN4等级，结果都没有。 然后笔者再查一下文件，PROM21的7个型号当中，只有一个型号跟A620一样只有8组可用的PCIe通道，刚好这型号也是唯一一款其上行不是GEN4X4而只是GEN3X4。 所以笔者认为，PROM21 A620 的上行，一直都是GEN3X4 而非GEN4X4。 而这颗 PROM21，又名为 PROM21L.4,218-0891020。

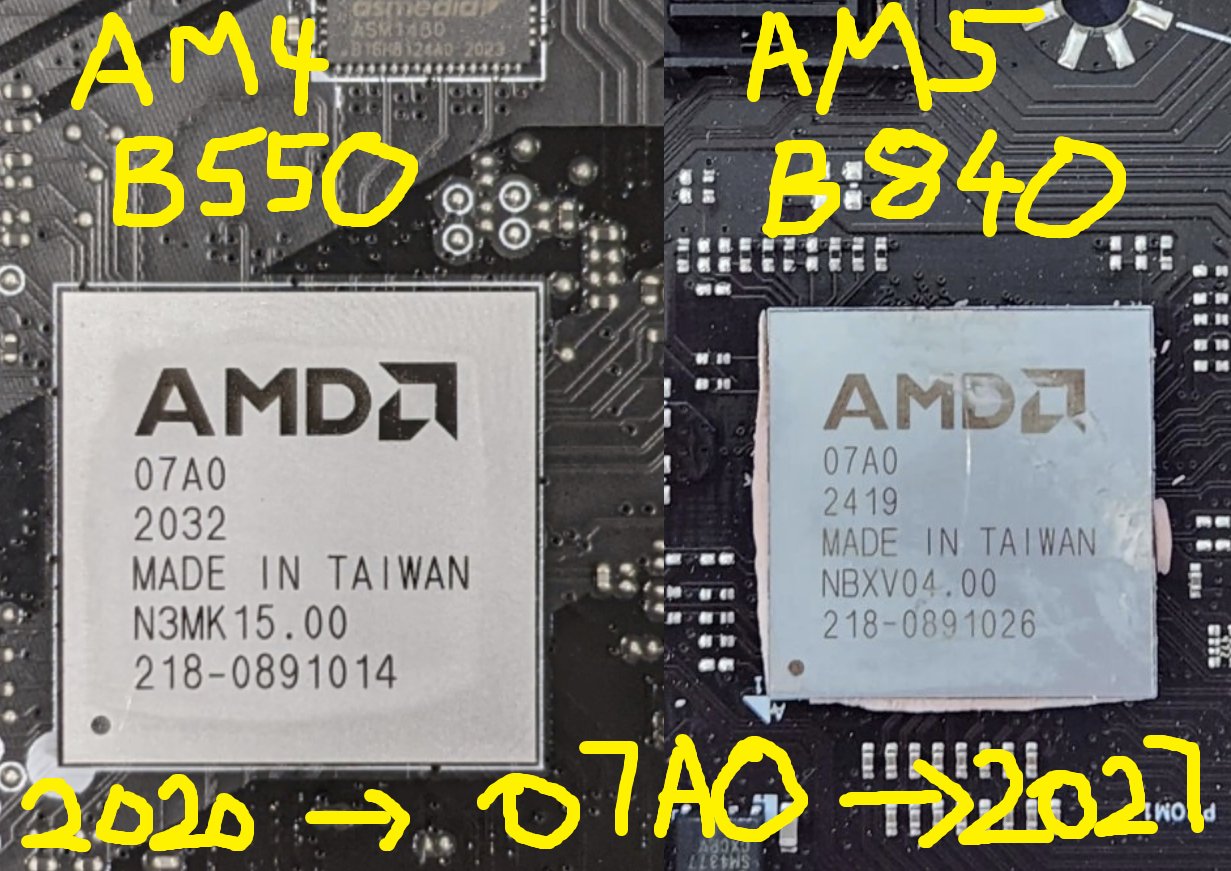

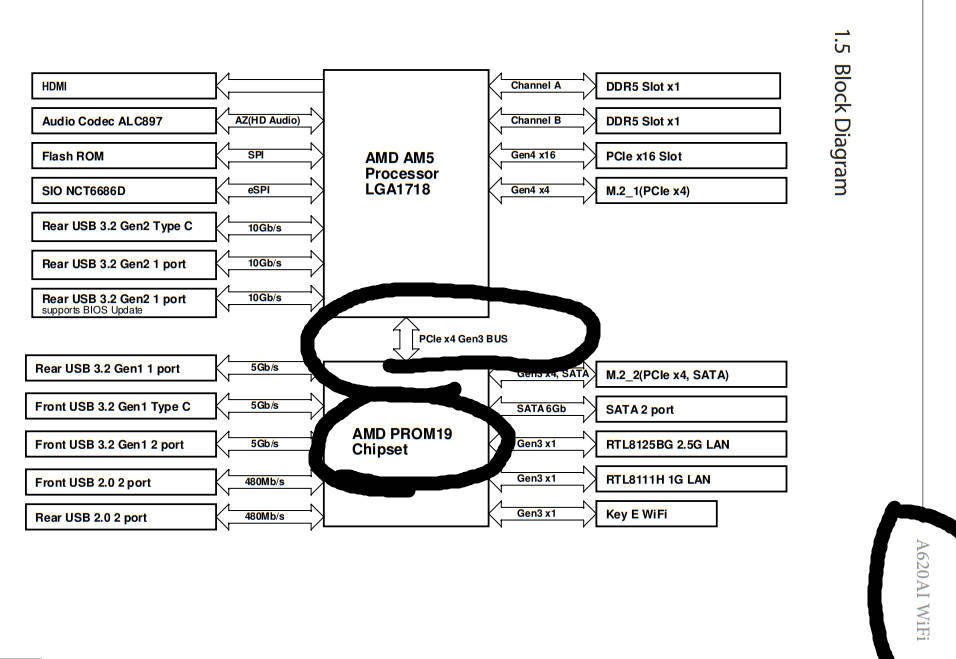

以上的推测，使A620A和A620的唯一传言也破灭。 那么 A620A 到底是什么东西？ 笔者查看华擎一堆A620A型号，一开始笔者以为都没料，原来答案早被华擎写好写满。 近日华擎新推出的A620AI WIFI，其BLOCK DIAGRAM竟然首次提到芯片组是PROM19。 PROM19 也就是 B550 芯片组，属 AM4 家族。 既然 B840 也用上 PROM19 B550，那么 A620A 就不奇怪了。
A620 原是 PROM21 删减部份连接而来，例如把其中一组 GEN4X4 删去，把一些 USB3 10 Gbps 删去。 只是被大幅削弱的 A620，其实弱得连 PROM19 B550 都能处理。 所以如果成本上B550芯片组较B650低，AMD改用B550芯片组推B840主板和A620A主板，也很合理。 这是说，以A620/A620A为例，其实因应AMD限制，连B550完整实力都用不上，所以B550这种含金属盖子/不是裸DIE+SUBSTRATE的设计，要是成本上更便宜，换上去也不是不能用，甚至可能感受不到差异。
B550 跟B650 的主要差别，在于SATA的处理。 B550 有 4 个独立的 SATA，而 B650 没有。 这是说B550可以拉尽10组GEN3通道后，仍然提供4个SATA; B650 则在拉尽 12 组 PCIe 通道后，再没有任何 SATA。 若以4个SATA作为基础，B650的可用PCIe通道便由12降至8，也就是连B550都不如。 只看可用PCIe通道的话，A620的本质是把B650的一组GEN4X4删去，剩下的再降至GEN3，所以只剩一组GEN3X4和一组GEN3X4或4个SATA。

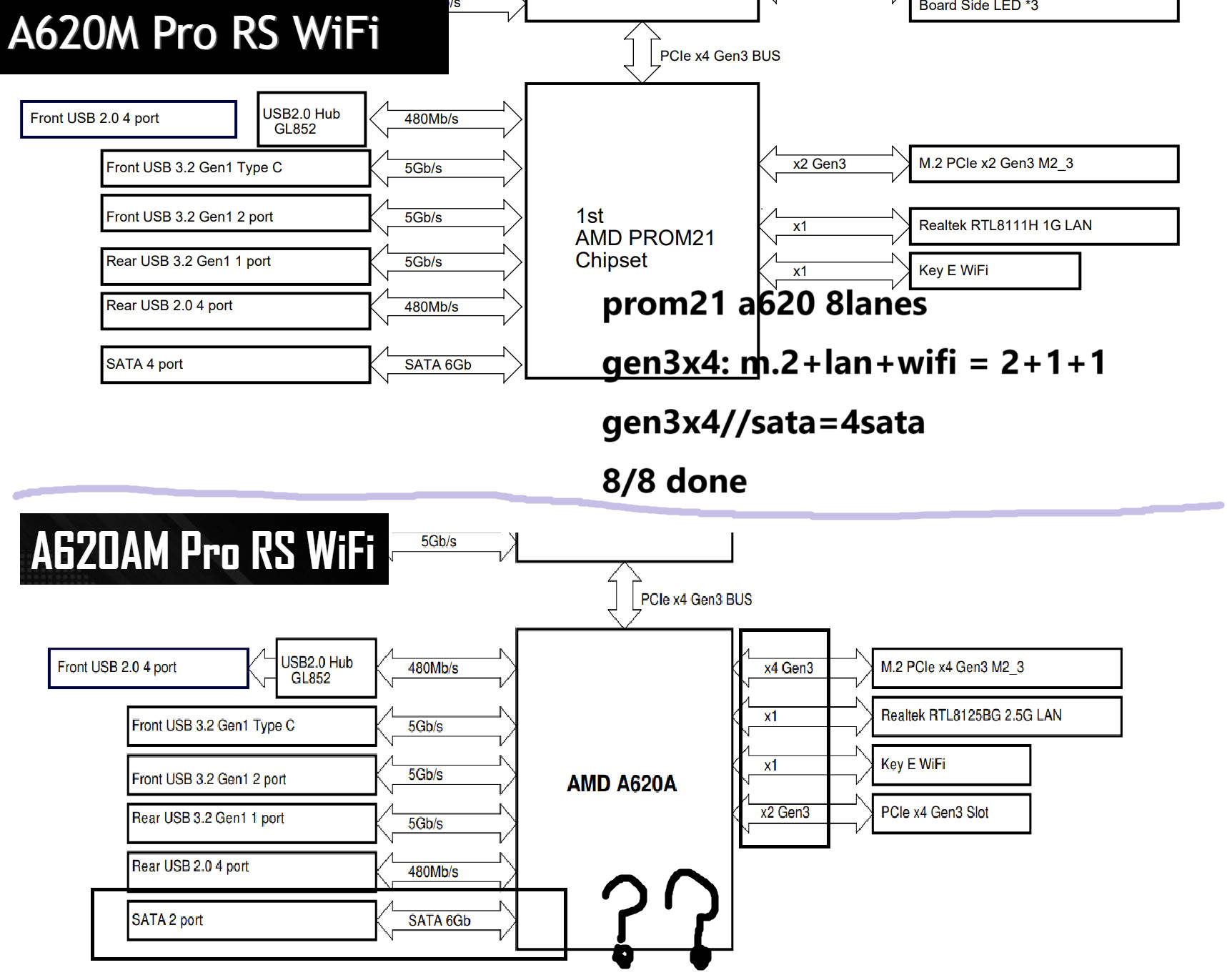

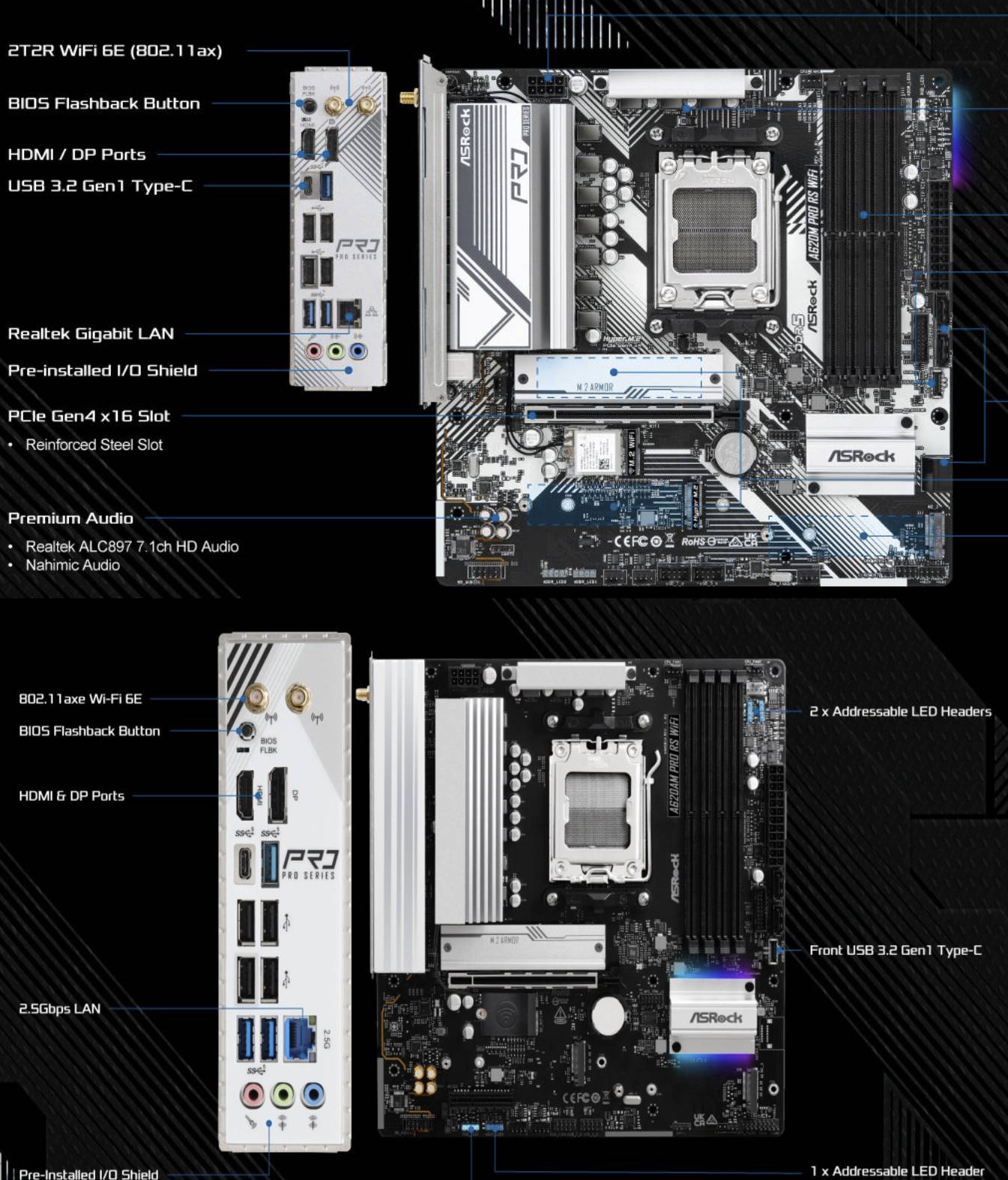

回头看A620AM PRO RS WIFI这块A620A，如果用上PROM21 A620芯片，便不可能在已提供8组PCIe通道后，还能提供2个SATA。 这完全是超规格扩展，在A620 PROM21上根本无法实现，也只有B550 PROM19能创造奇迹。
华擎在 A620A 上的作，反映 B550 本身要优于 A620，也就是 PROM19 比削弱后的 PROM21 强。 这也是说 B550 PROM19 本来就是 B-CLASS 芯片组，所以 B840 的确真的是 B840，而不是 A840。
