不久前微星更新官方博客，在HOW TO GUIDE的分类中加入PCIe Lane Bifurcation and Bandwidth Sharing on MSI X870E / X870 Motherboards一文（来源)。 文章解构自家主板的 PCIe 通道分配设计，型号覆盖 MEG X870E 至 PRO X870。 其中PRO X870 WIFI这型号的官方MANUAL是没有提供任何BLOCK DIAGRAM，所以这篇博客文章算是首次曝光PRO X870的PCIe通道分配设计。 另一方面，这篇文章主要针对PCIe插槽和M.2插槽还有USB4 ASM4242的通道分配，没有提及USB、SATA、LAN、WIFI等设计，完整度不如微星在MANUAL内提供的BLOCK DIAGRAM。
当笔者看到X870 GAMING PLUS WIFI的时候，又瞬间兴奋起来了，原因是ASM2806这个东西！ 这次我们覆盘微星 800 系中历代 ASM2806 的介绍。
认识微星 X870 PCIe 通道分配设计
最伟大的AM5主板 -PCIe HUB

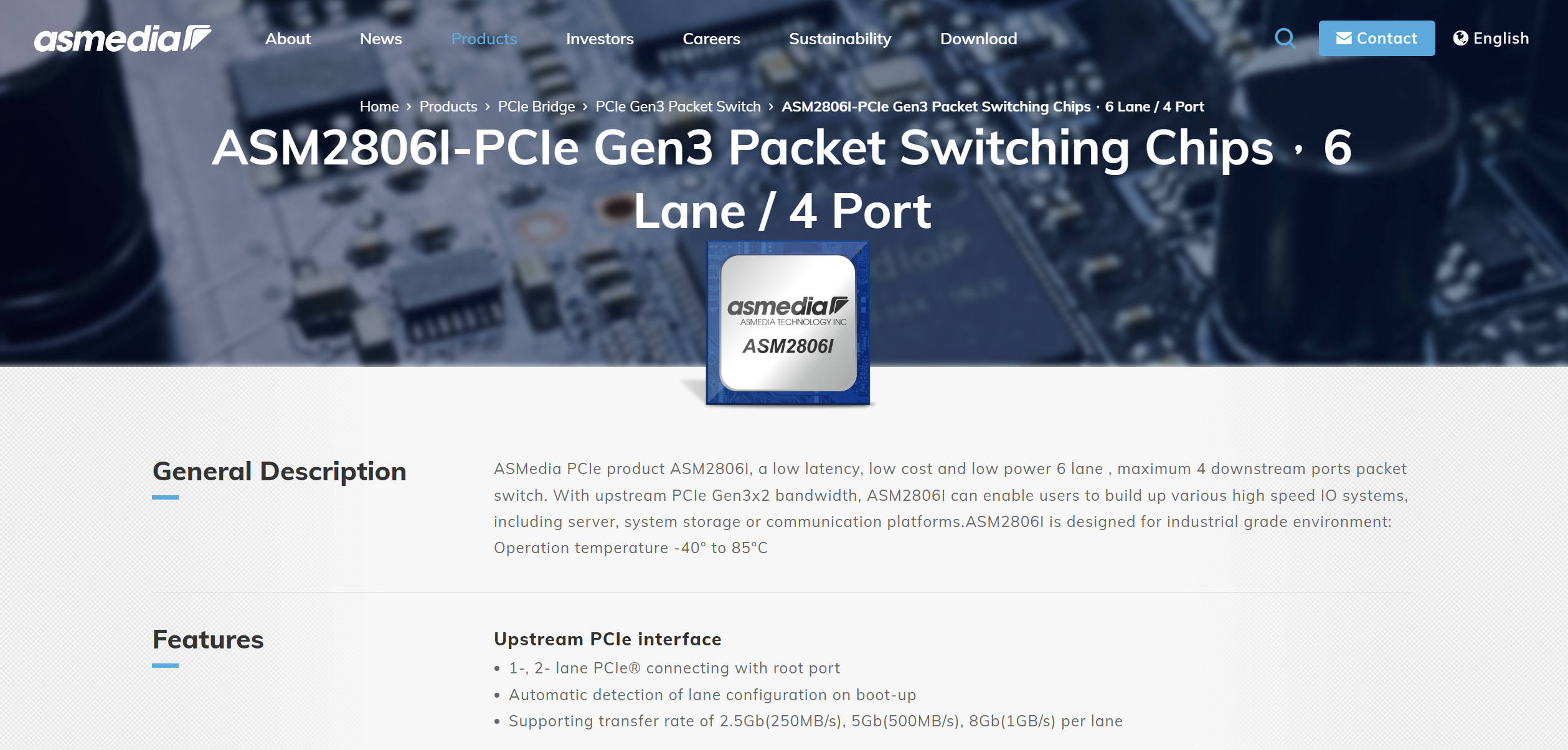

笔者之前也有写过关于微星在PRO X870和后来推出的X870 GAMING PLUS WIFI的通道分配设计，这两块主板的特别之处在于有用上ASMEDIA ASM2806这一颗东西（来源)。 X870 平台因为绑定 ASMEDIA ASM424 USB4 控制器，所以平台的 PCIe 可用通道数量比 B850 少四组，ASM2806 因而派上用场。 ASM2806 基本上是一种PCIe HUB，跟USB HUB的用途差不多，都是拿上行再扩展下行。 ASM2806最大支持2 LANE上行然后扩展4 LANE下行（最多4个连接PORT）。
微星首发阶段推出PRO X870-P WIFI，ASM2806首次登场。 可是微星向来不太会为 PRO 系列主板提供 BLOCK DIAGRAM，所以针对 PCIe 通道分配我们未能参考任何官方信息。 直至X870 GAMING PLUS WIFI出现，微星有在MANUAL中提供BLOCK DIAGRAM，让我们首次看到官方介绍。 题外话，GAMING PLUS 系列显然比 PRO 系列高阶，从 MANUAL BLOCK DIAGRAM 便看到微星还是相对重视 GAMING PLUS 这个系列。

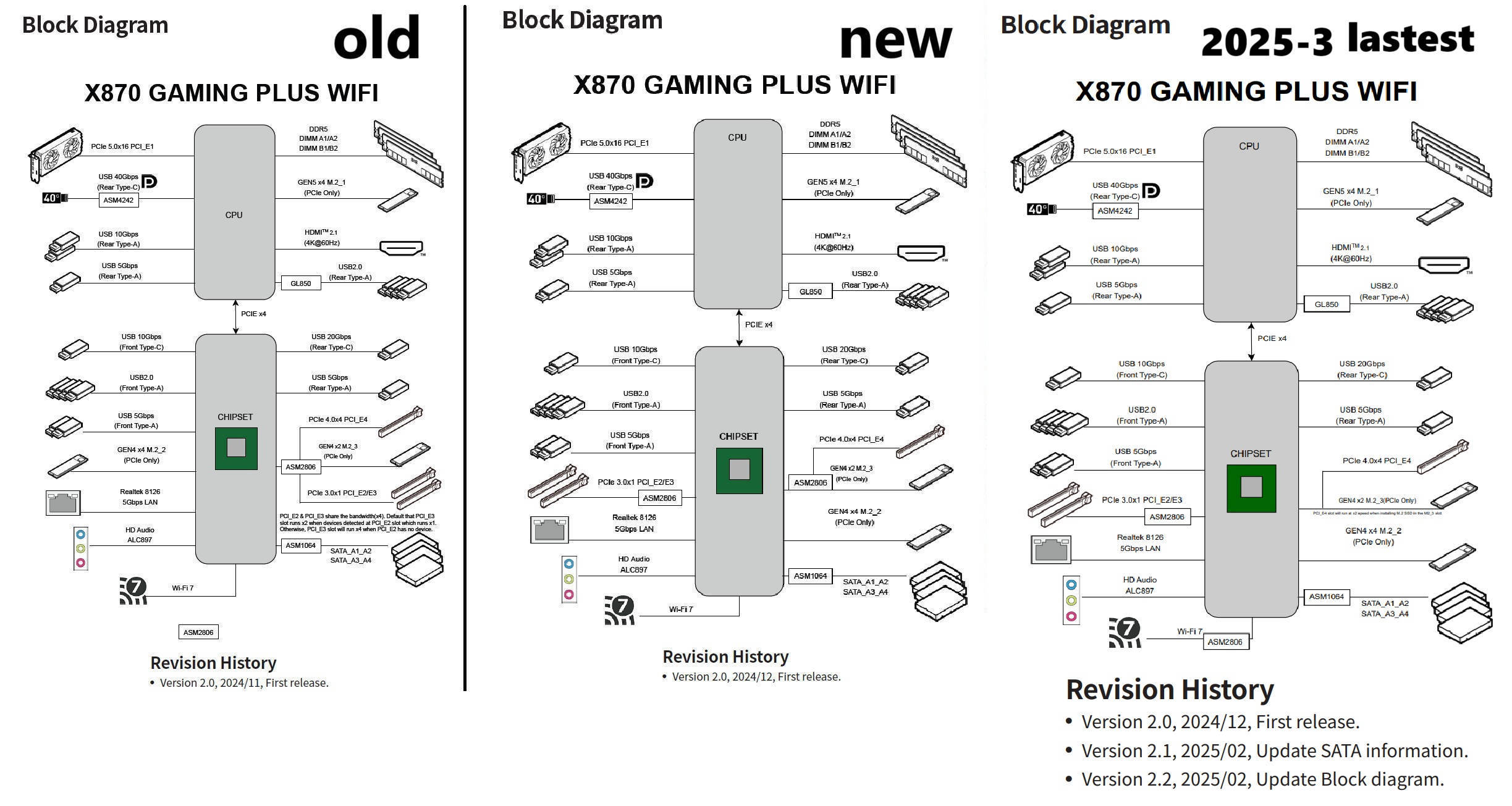

不过X870 GAMING PLUS WIFI BLOCK DIAGRAM的事情也没有那么简单，因为微星有在改。 笔者认为重点在于板子始终是同一块，同一种设计，所以BLOCK DIAGRAM的变化似是更正描述而已。 目前最新的BLOCK DIAGRAM版本显示ASM2806负责那两根PCIe X1插槽，同时还负责WIFI模组所须的PCIe X1通道，ASM2806上行通道为X2。 此时：
- GEN4X4 至 M.2_3 或 PCI_E4 （当中 M2_3 只支持 X2）
- GEN4X4 至 M2_2
- GEN3X1 至 5G LAN
- GEN3X2 至 ASM2806 扩展 PCI_E2、PCI_E3 和 WIFI （各自为 X1）
- GEN3X1 至 ASM1064 扩展 4 个 SATA
这也是说，ASM2806 在此应该是取用 X2，以用满所有芯片组的 PCIe 可用通道，一共 12 组。 三个版本的呈现，比较奇怪的部份在于WIFI的处理。

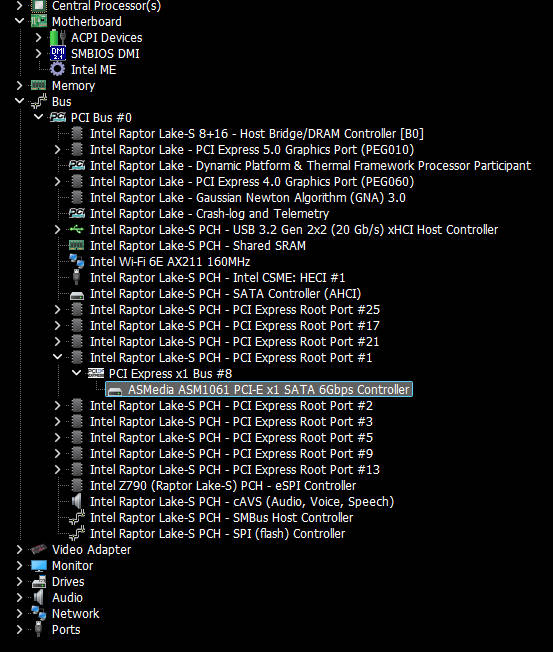

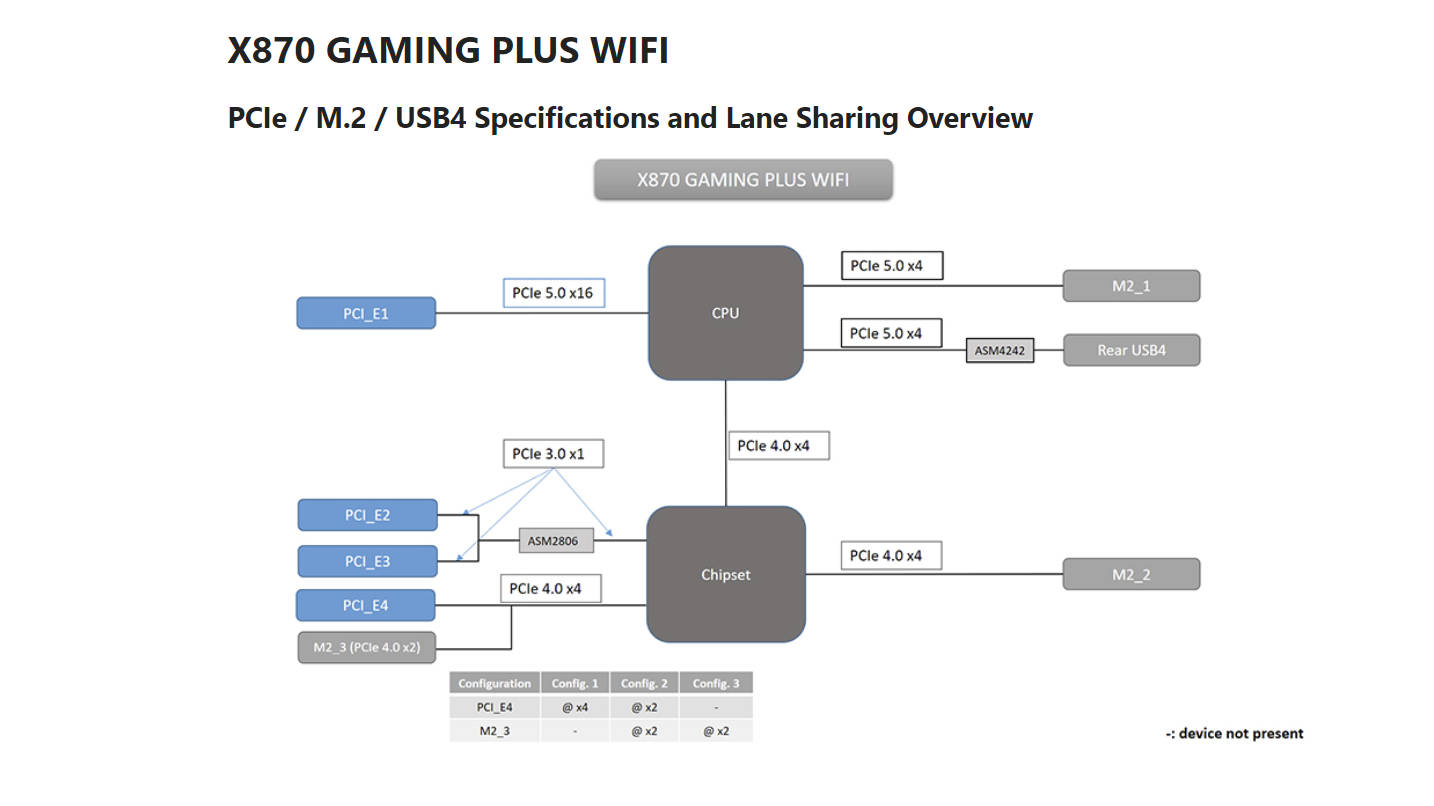

回到本文的重点，博客的文章并未显示ASM2806有负责WiFi的部份，因为文章的重点没有要加入WiFi等设备。 只是博客的呈现，又让人想到，如果ASM2806只取X1然后扩展2个PCIe X1插槽，便剩把剩下的X1完整让给WiFi，好像也很合理，更符合首两版BLOCK DIAGRAM的呈现。 此时笔者希望打开 HWINFO 检测微星 ASM2806 的神秘作了。
笔者乐见厂商愿意提供PCIe通道分配数据，微星在这方面向来做得很好。
后记

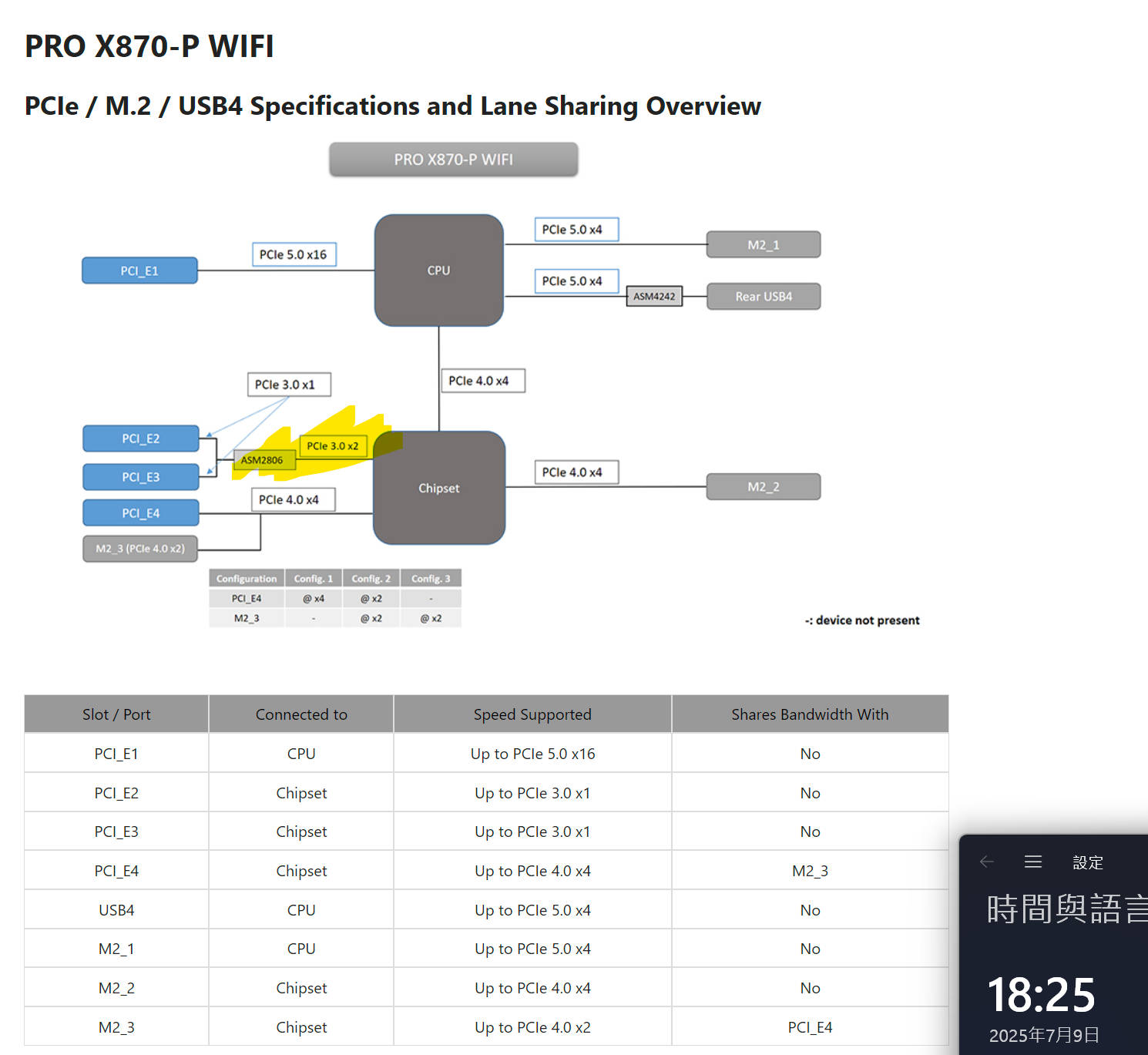

2025/7/9 笔者发现微星更新BLOG文章的图片（来源），修改了ASM2086的描述。 ASM2806现为上行 GEN3X2 而非 GEN3X1，所以也附合 MANUAL 的描述。 要是微星把M2_3做成GEN4X4 （用上两颗 X2 通道切换器），以入门级 X870 来说这将是最豪华最恐怖的扩展性设计，看来微星还是留一手啊。

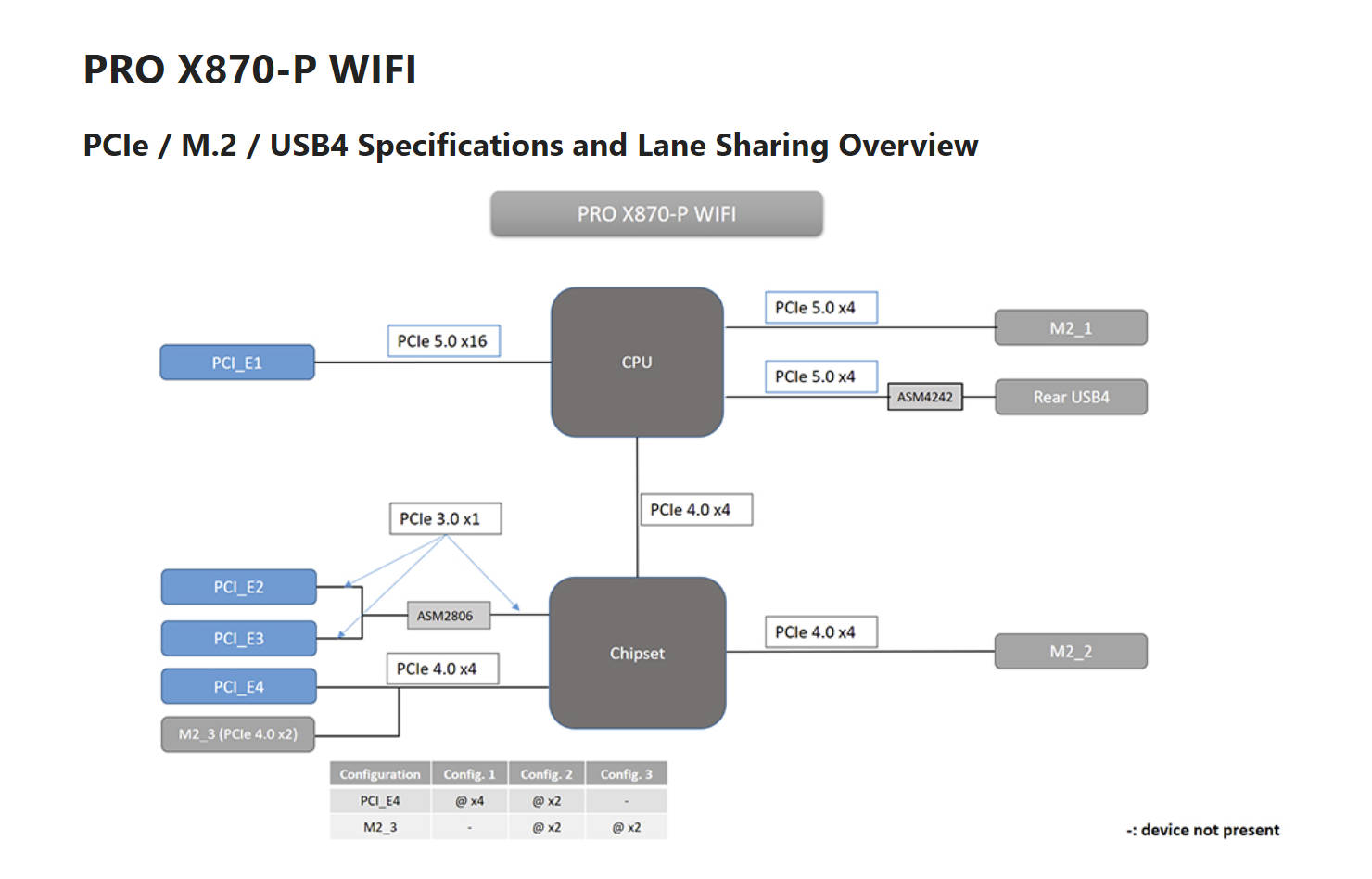

如果参考PRO X870-P WIFI的设计，按照MANUAL BLOCK DIAGRAM，其实就把ASM2806和ASM1064拿掉，因为双芯片带来的通道数量足以直连各SATA端口和PCIe插槽。
ASM4242 （USB4）、ASM1064 （SATA）、ASM2806 （PCIe），加上 PROM21 同台献技，ASMEDIA 的盛宴！
